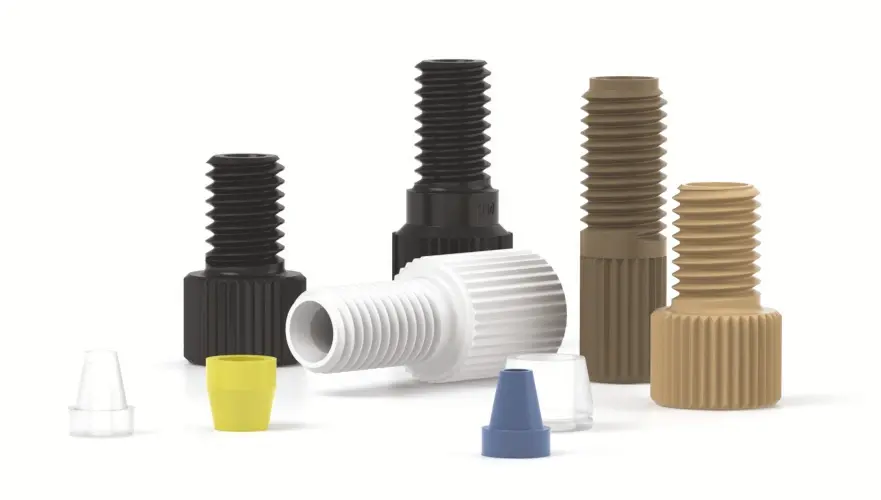

Flangeless™ fittingler

Ürün / Kromatografi

IDEX Flangeless™ fittingler kullanımı kolaydır, birçok durumda yeterli sızdırmazlık sağlar ve tüp flanşlama ihtiyacını ortadan kaldırır. 1/4-28 ve M6x1 portlar için geniş somun seçeneği, 10-32 düz tabanlı portlar ve 5/16-24 ile 1/2-20 büyük çaplı sürümler vardır; somunlar Delrin, PEEK, ETFE, PPS, PFA, PP veya paslanmaz çelikten, ferrüller ETFE’dendir ve 1/16”, 1/8” gibi çok sayıda tüp dış çapını destekler.

Ürün grubu: Bağlantı parçaları
Marka: Biotech Fluidics

Üretici sitesi

Kaynak: üretici sitesi (yeni sekmede açılır) · Görsel: üretici sitesi

Sipariş kodları ve seçenekler

48 kod

Flangeless™ fittingler sipariş kodları ve özellikleri
Kod	Üretici tanımı (İngilizce)	Port	Basınç sınıfı	Malzeme	Başlık tipi
P-200	Flangeless Ferrule for 1/16” OD Tubing	M6 veya 1/4-28 Düz taban	2.000 psi (138 bar)	ETFE Mavi	değer yok
P-200N	Flangeless Ferrule for 1/16” OD Tubing	M6 veya 1/4-28 Düz taban	2.000 psi (138 bar)	ETFE Doğal	değer yok
P-240	Flangeless Ferrule for 1/16” OD Tubing, Small valve	M6, 1/4-28, veya 10-32 Düz taban	2.500 psi (172 bar)	ETFE Doğal	değer yok
P-300	Flangeless Ferrule for 1/8” OD Tubing	M6 veya 1/4-28 Düz taban	500 psi (34 bar)	ETFE Sarı	değer yok
P-300N	Flangeless Ferrule for 1/8” OD Tubing	M6 veya 1/4-28 Düz taban	500 psi (34 bar)	ETFE Doğal	değer yok
P-340	Flangeless Ferrule for 1/8” OD Tubing, Small valve	M6 veya 1/4-28 Düz taban	500 psi (34 bar)	ETFE Doğal	değer yok
F-252	1/16” OD Tubing Sleeve for 1.0 mm ID Tubing	M6 veya 1/4-28 Düz taban	500 psi (34 bar)	FEP Mor	değer yok
P-342	Flangeless Ferrule for 1.8 mm OD Tubing	M6 veya 1/4-28 Düz taban	500 psi (34 bar)	ETFE Yeşil	değer yok
P-363R	Flangeless Ferrule for 2.0 mm OD Tubing	M6 veya 1/4-28 Düz taban	500 psi (34 bar)	ETFE Kırmızı	değer yok
P-353	Flangeless Ferrule for 2.5 mm OD Tubing	M6 veya 1/4-28 Düz taban	500 psi (34 bar)	ETFE Doğal	değer yok
P-343	Flangeless Ferrule for 3.0 mm OD Tubing	M6 veya 1/4-28 Düz taban	500 psi (34 bar)	ETFE Turuncu	değer yok
P-344	Flangeless Ferrule for 4.0 mm OD Tubing	5/16-24 Düz taban	250 psi (17 bar)	ETFE Doğal	değer yok
F-358	Flangeless Nut for 1/16” OD Tubing	1/4-28 Düz taban	değer yok	SST	FlushNut
P-201	Flangeless Nut for 1/16” OD Tubing	1/4-28 Düz taban	değer yok	Delrin Siyah	Standart Tırtıllı
P-202	Flangeless Nut for 1/16” OD Tubing	1/4-28 Düz taban	değer yok	Delrin Kırmızı	Standart Tırtıllı
P-218	Flangeless Nut for 1/16” OD Tubing	1/4-28 Düz taban	değer yok	ETFE Doğal	Standart Tırtıllı
P-220	Flangeless Nut for 1/16” OD Tubing	1/4-28 Düz taban	değer yok	PP Doğal	Standart Tırtıllı
P-230	Flangeless Nut for 1/16” OD Tubing	1/4-28 Düz taban	değer yok	PEEK Doğal	Standart Tırtıllı
P-235	Flangeless Nut for 1/16” OD Tubing	1/4-28 Düz taban	değer yok	PEEK Doğal	Kısa Standart Tırtıllı
P-238	Flangeless Nut for 1/16” OD Tubing	1/4-28 Düz taban	değer yok	Delrin Mor	Standart Tırtıllı
P-245	Flangeless Nut for 1/16” OD Tubing	1/4-28 Düz taban	değer yok	PFA Doğal	Standart Tırtıllı
P-286	Flangeless Nut for 1/16” OD Tubing	1/4-28 Düz taban	değer yok	PPS Doğal	Başsız Tırtıllı
F-368	Flangeless Nut for 1/8” OD Tubing	1/4-28 Düz taban	değer yok	SST	FlushNut
P-301	Flangeless Nut for 1/8” OD Tubing	1/4-28 Düz taban	değer yok	Delrin Siyah	Standart Tırtıllı
P-302	Flangeless Nut for 1/8” OD Tubing	1/4-28 Düz taban	değer yok	Delrin Kırmızı	Standart Tırtıllı
P-305	Flangeless Nut for 1/8” OD Tubing	1/4-28 Düz taban	değer yok	Delrin Yeşil	Standart Tırtıllı
P-308	Flangeless Nut for 1/8” OD Tubing	1/4-28 Düz taban	değer yok	Delrin Siyah	Kısa Standart Tırtıllı
P-315	Flangeless Nut for 1/8” OD Tubing	1/4-28 Düz taban	değer yok	ETFE Doğal	Standart Tırtıllı
P-320	Flangeless Nut for 1/8” OD Tubing	1/4-28 Düz taban	değer yok	PP Doğal	Standart Tırtıllı
P-330	Flangeless Nut for 1/8” OD Tubing	1/4-28 Düz taban	değer yok	PEEK Doğal	Standart Tırtıllı
P-335	Flangeless Nut for 1/8” OD Tubing	1/4-28 Düz taban	değer yok	PEEK Doğal	Kısa Standart Tırtıllı
P-348	Flangeless Nut for 1/8” OD Tubing	1/4-28 Düz taban	değer yok	PEEK Doğal	Kısa Başsız Tırtıllı
P-207	Flangeless Nut for 1/16” OD Tubing	M6 Düz taban	değer yok	Delrin Siyah	Standart Tırtıllı
P-207S	Flangeless Nut for 1/16” OD Tubing	M6 Düz taban	değer yok	Delrin Siyah	Kısa Standart Tırtıllı
P-247	Flangeless Nut for 1/16” OD Tubing	M6 Düz taban	değer yok	PEEK Siyah	Kısa Standart Tırtıllı
P-307	Flangeless Nut for 1.8 mm to 1/8” OD Tubing	M6 Düz taban	değer yok	Delrin Siyah	Standart Tırtıllı
P-307S	Flangeless Nut for 1.8 mm to 1/8” OD Tubing	M6 Düz taban	değer yok	Delrin Siyah	Kısa Standart Tırtıllı
P-347	Flangeless Nut for 1.8 mm to 1/8” OD Tubing	M6 Düz taban	değer yok	PEEK Siyah	Kısa Standart Tırtıllı
LT-111	Flangeless Nut for 1/16” OD Tubing	10-32 Düz taban	2.000 psi (138 bar)	PEEK Doğal	Standart Tırtıllı
P-136	Flangeless Nut for 1/16” OD tubing	5/16-24 Düz taban	değer yok	PEEK Doğal	Standart Tırtıllı
P-130	Flangeless Nut for 1/8” OD tubing	5/16-24 Düz taban	değer yok	PEEK Doğal	Standart Tırtıllı
P-132	Flangeless Nut for 3/16” OD tubing	5/16-24 Düz taban	değer yok	PEEK Doğal	Standart Tırtıllı
U-655	Flangeless Nut for 1/4” OD tubing	1/2-20 Düz taban	değer yok	PEEK Siyah	Büyük Tırtıllı
U-662	Flangeless Nut for 5/16” OD tubing	1/2-20 Düz taban	değer yok	PEEK Siyah	Büyük Tırtıllı
P-133	Flangeless Ferrule for 3/16” OD tubing	5/16-24 Düz taban	500 psi (34 bar)	ETFE Mavi	değer yok
P-133N	Flangeless Ferrule for 3/16” OD tubing	5/16-24 Düz taban	500 psi (34 bar)	ETFE Doğal	değer yok
U-650	Flangeless Ferrule for 1/4” OD tubing	1/2-20 Düz taban	250 psi (17 bar)	ETFE Doğal	değer yok
U-660	Flangeless Ferrule for 5/16” OD tubing	1/2-20 Düz taban	250 psi (17 bar)	ETFE Doğal	değer yok

Teknik özellikler

Flangeless™ fittingler teknik özellikleri
Port / diş	M6 veya 1/4-28 Düz taban; M6, 1/4-28, veya 10-32 Düz taban; 5/16-24 Düz taban; 1/4-28 Düz taban; M6 Düz taban; 10-32 Düz taban; 1/2-20 Düz taban
Malzeme	ETFE Mavi; ETFE Doğal; ETFE Sarı; FEP Mor; ETFE Yeşil; ETFE Kırmızı; ETFE Turuncu; SST; Delrin Siyah; Delrin Kırmızı; PP Doğal; PEEK Doğal; Delrin Mor; PFA Doğal; PPS Doğal; Delrin Yeşil; PEEK Siyah
Basınç sınıfı	2.000 psi (138 bar); 2.500 psi (172 bar); 500 psi (34 bar); 250 psi (17 bar)

Kaynak: biotechfluidics.com (yeni sekmede açılır) · Üretici (IDEX Health & Science) ürün bilgisi: Biotech Fluidics sayfası ve parça numarası tabloları. Değerler üretici kaynaklıdır; teklif aşamasında teyit edilir.
