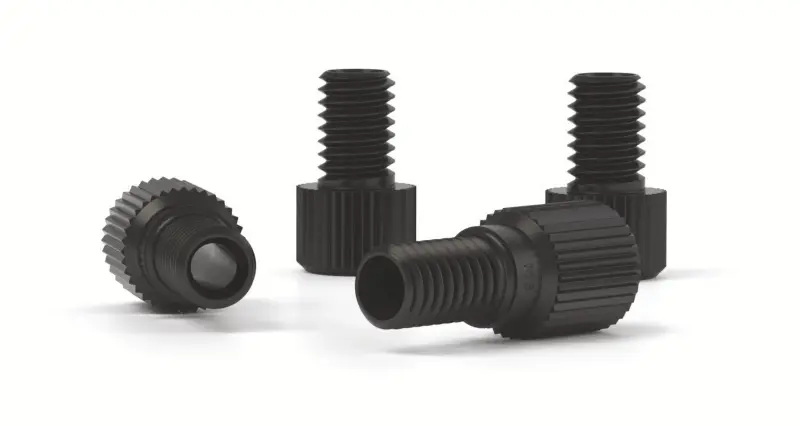

Metrik dişli fittingler (M6x1)
Ürün / Kromatografi
Farklı fitting sistemlerinin metrik dişli somunlarının pratik bir özeti: M6x1 düz tabanlı portlar için Flangeless™, Super Flangeless™ ve One-Piece Super Flangeless™ seçenekleri.
- Ürün grubu
- Bağlantı parçaları
- Marka
- Biotech Fluidics
Kaynak: üretici sitesi (yeni sekmede açılır) · Görsel: üretici sitesi
Sipariş kodları ve seçenekler
37 kod
| Kod | Üretici tanımı (İngilizce) | Port | Basınç sınıfı | Başlık tipi | Malzeme | Teklif listesi |
|---|---|---|---|---|---|---|
| P-229 | One-Piece Super Flangeless Fitting for 1/16” OD Tubing | M6 Düz taban | 1.000 psi (69 bar) | Standart Tırtıllı | PEEK Doğal | |
| P-249 | One-Piece Super Flangeless Fitting for 1/16” OD Tubing | 1/4-28 Düz taban | 1.000 psi (69 bar) | Standart Tırtıllı | PEEK Doğal | |
| P-329 | One-Piece Super Flangeless Fitting for 1/8” OD Tubing | M6 Düz taban | 1.000 psi (69 bar) | Standart Tırtıllı | PEEK Doğal | |
| P-349 | One-Piece Super Flangeless Fitting for 1/8” OD Tubing | 1/4-28 Düz taban | 1.000 psi (69 bar) | Standart Tırtıllı | PEEK Doğal | |
| P-213 | Super Flangeless Nut for 1/16” or 1/32” OD Tubing | M6 Düz taban | –değer yok | Kısa Başsız Tırtıllı | PEEK Siyah | |
| P-217 | Super Flangeless Nut for 1/16” or 1/32” OD Tubing | M6 Düz taban | –değer yok | Standart Tırtıllı | PPS Siyah | |
| P-219 | Super Flangeless Nut for 1/16” or 1/32” OD Tubing | M6 Düz taban | –değer yok | Kısa Standart Tırtıllı | PEEK Siyah | |
| P-317 | Super Flangeless Nut for >1/16” - ≤1/8” OD Tubing | M6 Düz taban | –değer yok | Standart Tırtıllı | PPS Siyah | |
| P-319 | Super Flangeless Nut for 1/8” OD Tubing | M6 Düz taban | –değer yok | Kısa Standart Tırtıllı | PEEK Siyah | |
| P-337 | Super Flangeless Nut for >1/16” - ≤1/8” OD Tubing | M6 Düz taban | –değer yok | Kısa Başsız Tırtıllı | PEEK Siyah | |
| P-357 | Super Flangeless Fitting for 2.0 mm OD Tubing | M6 Düz taban | 5.000 psi (245 bar) | Standart Tırtıllı | PEEK Siyah, Doğal/SST | |
| M-250 | Super Flangeless Ferrule for 1/16” OD Tubing | 10-32 Düz taban | 1.000–5.000 psi (69–345 bar) | –değer yok | PEEK Doğal/SST | |
| M-650 | Super Flangeless Ferrule for 1/16” OD Tubing | 6-32 veya 6-40 Düz taban | 750–3.750 psi (52–259 bar) | –değer yok | PEEK Doğal/SST | |
| P-248 | Super Flangeless Ferrule for 1/32” OD Tubing | 1/4-28 veya M6 Düz taban | 2.500 psi (172 bar) | –değer yok | ETFE Yeşil/SST | |
| P-250 | Super Flangeless Ferrule for 1/16” OD Tubing | 1/4-28 veya M6 Düz taban | 2.500 psi (172 bar) | –değer yok | PEEK Doğal/SST | |
| P-259 | Super Flangeless Ferrule for 1/16” OD Tubing | 1/4-28 veya M6 Düz taban | 1.350 psi (93 bar) | –değer yok | ETFE Sarı/SST | |
| P-260 | Super Flangeless Ferrule for 1/16” OD Tubing | 1/4-28 Düz taban | 1.850 psi (128 bar) | –değer yok | PEEK Doğal | |
| P-350 | Super Flangeless Ferrule for 1/8” OD Tubing | 1/4-28 Düz taban | 2.500 psi (172 bar) | –değer yok | PEEK Doğal/SST | |
| P-352 | Super Flangeless Ferrule for 1/8” OD Tubing | 1/4-28 veya M6 Düz taban | 2.500 psi (172 bar) | –değer yok | PEEK Siyah/SST | |
| P-355 | Super Flangeless Ferrule for 1.8 mm OD Tubing | 1/4-28 veya M6 Düz taban | 2.500 psi (172 bar) | –değer yok | PEEK Doğal/SST | |
| P-357-2 | Super Flangeless Ferrule for 2.0 mm OD Tubing | M6 Düz taban | 5.000 psi (345 bar) | –değer yok | PEEK Doğal/SST | |
| P-359 | Super Flangeless Ferrule for 1/8” OD Tubing | 1/4-28 Düz taban | 1.000 psi (69 bar) | –değer yok | ETFE Sarı/SST | |
| P-360 | Super Flangeless Ferrule for 1/8” OD Tubing | 1/4-28 veya M6 Düz taban | 1.500 psi (102 bar) | –değer yok | PEEK Doğal | |
| P-366 | Super Flangeless Ferrule for 2.5 mm OD Tubing | 1/4-28 Düz taban | 1.000 psi (69 bar) | –değer yok | PEEK Doğal/SST | |
| P-140 | Super Flangeless Ferrule for 3/16” OD Tubing | 5/16-24 Düz taban | 500 psi (34 bar) | –değer yok | ETFE Yeşil/SST | |
| P-207 | Flangeless Nut for 1/16” OD Tubing | M6 Düz taban | –değer yok | Standart Tırtıllı | Delrin Siyah | |
| P-207S | Flangeless Nut for 1/16” OD Tubing | M6 Düz taban | –değer yok | Kısa Standart Tırtıllı | Delrin Siyah | |
| P-247 | Flangeless Nut for 1/16” OD Tubing | M6 Düz taban | –değer yok | Kısa Standart Tırtıllı | PEEK Siyah | |
| P-307 | Flangeless Nut for 1.8 mm to 1/8” OD Tubing | M6 Düz taban | –değer yok | Standart Tırtıllı | Delrin Siyah | |
| P-307S | Flangeless Nut for 1.8 mm to 1/8” OD Tubing | M6 Düz taban | –değer yok | Kısa Standart Tırtıllı | Delrin Siyah | |
| P-347 | Flangeless Nut for 1.8 mm to 1/8” OD Tubing | M6 Düz taban | –değer yok | Kısa Standart Tırtıllı | PEEK Siyah | |
| F-252 | 1/16” OD Tubing Sleeve for 1.0 mm ID Tubing | M6 veya 1/4-28 Düz taban | 500 psi (34 bar) | –değer yok | FEP Mor | |
| P-342 | Flangeless Ferrule for 1.8 mm OD Tubing | M6 veya 1/4-28 Düz taban | 500 psi (34 bar) | –değer yok | ETFE Yeşil | |
| P-363R | Flangeless Ferrule for 2.0 mm OD Tubing | M6 veya 1/4-28 Düz taban | 500 psi (34 bar) | –değer yok | ETFE Kırmızı | |
| P-353 | Flangeless Ferrule for 2.5 mm OD Tubing | M6 veya 1/4-28 Düz taban | 500 psi (34 bar) | –değer yok | ETFE Doğal | |
| P-343 | Flangeless Ferrule for 3.0 mm OD Tubing | M6 veya 1/4-28 Düz taban | 500 psi (34 bar) | –değer yok | ETFE Turuncu | |
| P-344 | Flangeless Ferrule for 4.0 mm OD Tubing | 5/16-24 Düz taban | 250 psi (17 bar) | –değer yok | ETFE Doğal |
Aramayla eşleşen kod yok. Aramayı kısaltmayı deneyin.
Teknik özellikler
| Port / diş | M6 Düz taban; 1/4-28 Düz taban; M6 Düz taban; 10-32 Düz taban; 6-32 veya 6-40 Düz taban; 1/4-28 veya M6 Düz taban; 1/4-28 Düz taban; 5/16-24 Düz taban; M6 veya 1/4-28 Düz taban; 5/16-24 Düz taban |
|---|---|
| Malzeme | PEEK Doğal; PEEK Siyah; PPS Siyah; PEEK Siyah, Doğal/SST; PEEK Doğal/SST; ETFE Yeşil/SST; ETFE Sarı/SST; PEEK Siyah/SST; Delrin Siyah; FEP Mor; ETFE Yeşil; ETFE Kırmızı; ETFE Doğal; ETFE Turuncu |
| Basınç sınıfı | 1.000 psi (69 bar); 5.000 psi (245 bar); 1.000–5.000 psi (69–345 bar); 750–3.750 psi (52–259 bar); 2.500 psi (172 bar); 1.350 psi (93 bar); 1.850 psi (128 bar); 5.000 psi (345 bar); 1.500 psi (102 bar); 500 psi (34 bar); 250 psi (17 bar) |
Kaynak: biotechfluidics.com (yeni sekmede açılır) · Üretici (IDEX Health & Science) ürün bilgisi: Biotech Fluidics sayfası ve parça numarası tabloları. Değerler üretici kaynaklıdır; teklif aşamasında teyit edilir.
