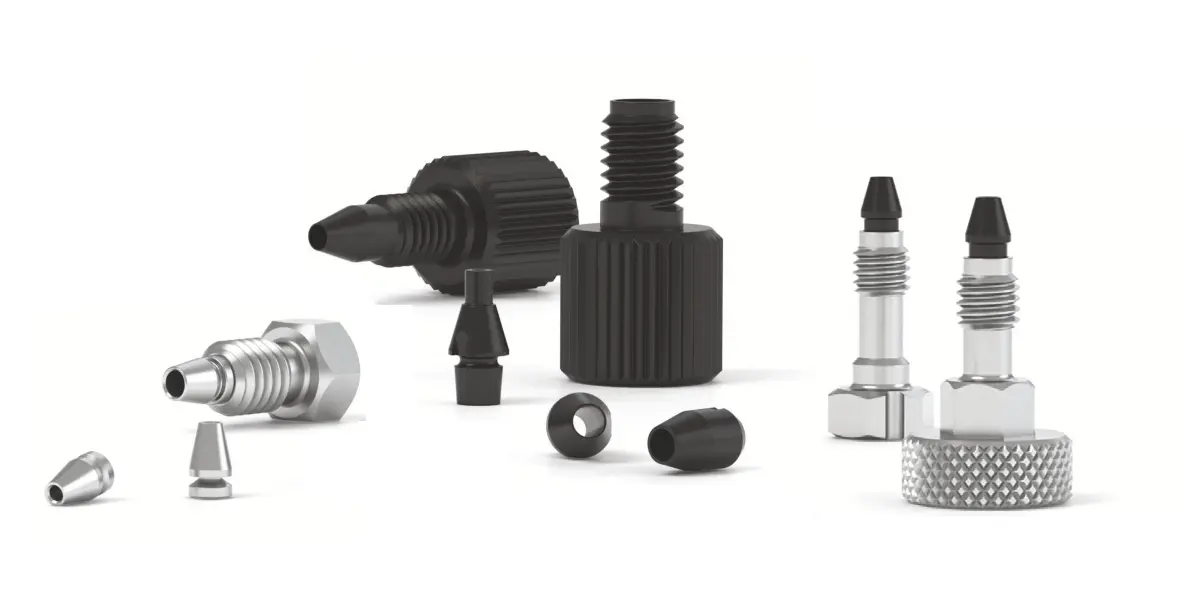

VHP yüksek performanslı fittingler

Ürün / Kromatografi

IDEX VHP (Very High Pressure) serisi, HPLC ve UHPLC sistemlerindeki aşırı basınçlar için 1/16” OD tüpü 10-32 konik portlara bağlamak üzere tasarlanmıştır. Bir kısmı paslanmaz çelik, bir kısmı özel PEEK karışımı (PK), bir kısmı ikisinin birleşimidir. PK polimer saf PEEK’e göre soğuk akışı çok az olup 200 °C’ye kadar yüksek basınç ve sıcaklığa dayanır; iletken olabileceği için yüksek gerilim uygulamalarında dikkat gerekir.

Ürün grubu: Bağlantı parçaları
Marka: Biotech Fluidics

Üretici sitesi

Kaynak: üretici sitesi (yeni sekmede açılır) · Görsel: üretici sitesi

Sipariş kodları ve seçenekler

16 kod

VHP yüksek performanslı fittingler sipariş kodları ve özellikleri
Kod	Üretici tanımı (İngilizce)	Port	Basınç sınıfı	Malzeme	Gereken tork	Başlık tipi	İçerik
PK-100	VHP LiteTouch PK Ferrule for 1/16” OD Tubing	10-32 Konik	16.500 psi (1.140 bar)	PK	değer yok	değer yok	değer yok
PK-110	VHP LiteTouch PK Nut for 1/16” OD Tubing	10-32 Konik	16.500 psi (1.140 bar)	PK	8,0 in-lbs (0,90 N·m)	Standart Tırtıllı	değer yok
PK-132	VHP LiteTouch PK Ferrule for 1/32” OD Tubing	10-32 Konik	16.500 psi (1.140 bar)	PK	değer yok	değer yok	değer yok
PK-120BLK	VHP One-Piece PK Fitting for 1/16” OD Tubing	10-32 Konik	12.000 psi (827 bar)	PK	8,0 in-lbs (0,90 N·m)	Standart Tırtıllı	değer yok
PK-126H	VHP MicroTight One-Piece Headless PK Fitting for 1/32” OD Tubing	6-32 Konik	15.000 psi (1.035 bar)	PK	3,0 in-lbs (0,34 N·m)	Başsız Micro Tırtıllı	değer yok
PK-126	VHP MicroTight One-Piece PK Fitting for 1/32” OD Tubing	6-32 Konik	15.000 psi (1.035 bar)	PK	3,0 in-lbs (0,34 N·m)	Standart Micro Tırtıllı	değer yok
PK-124	VHP MicroTight One-Piece PK Fitting for 360 µm OD Tubing	6-32 Konik	15.000 psi (1.035 bar)	PK	3,0 in-lbs (0,34 N·m)	Standart Micro Tırtıllı	değer yok
PK-112	VHP MicroFerrule for 1/32” OD Tubing	5/16-24 Konik	15.000 psi (1.035 bar)	PK	değer yok	değer yok	değer yok
PK-152	VHP MicroFerrule for 360 µm OD Tubing	5/16-24 Konik	15.000 psi (1.035 bar)	PK	değer yok	değer yok	değer yok
P-416	MicroTight Female Nut	5/16-24 Konik	15.000 psi (1.035 bar)	PEEK Doğal	4,0 in-lbs (0,45 N·m)	Dişi Tırtıllı	değer yok
P-416BLK	MicroTight Female Nut	5/16-24 Konik	15.000 psi (1.035 bar)	PEEK Siyah	4,0 in-lbs (0,45 N·m)	Dişi Tırtıllı	değer yok
VHP-200	VHP Fitting for 1/16” OD	10-32 Konik	30.000 psi (2.070 bar)	SST	20 in-lbs (2,25 N·m)	1/4” Altıgen	VHP-200-01
VHP-200-01	VHP Ferrule for 1/16” OD	10-32 Konik	30.000 psi (2.070 bar)	SST	değer yok	değer yok	değer yok
VHP-320	Reusable VHP Fitting for 1/16” OD	10-32 Konik	25.000 psi (1.720 bar)	SST/PK	10 in-lbs (1,10 N·m)	1/4” Altıgen	değer yok
VHP-325	Reusable VHP Fitting for 1/16” OD, Long	10-32 Konik	25.000 psi (1.720 bar)	SST/PK	10 in-lbs (1,10 N·m)	1/4” Altıgen	değer yok
VHP-3200	Reusable VHP Fitting for 1/16” OD	10-32 Konik	11.000 psi (760 bar)	SST/PK	3,5 in-lbs (0,40 N·m)	1/2” Tırtıllı	değer yok

Teknik özellikler

VHP yüksek performanslı fittingler teknik özellikleri
Port / diş	10-32 Konik; 6-32 Konik; 5/16-24 Konik
Malzeme	PK; PEEK Doğal; PEEK Siyah; SST; SST/PK
Basınç sınıfı	16.500 psi (1.140 bar); 12.000 psi (827 bar); 15.000 psi (1.035 bar); 30.000 psi (2.070 bar); 25.000 psi (1.720 bar); 11.000 psi (760 bar)

Kaynak: biotechfluidics.com (yeni sekmede açılır) · Üretici (IDEX Health & Science) ürün bilgisi: Biotech Fluidics sayfası ve parça numarası tabloları. Değerler üretici kaynaklıdır; teklif aşamasında teyit edilir.
