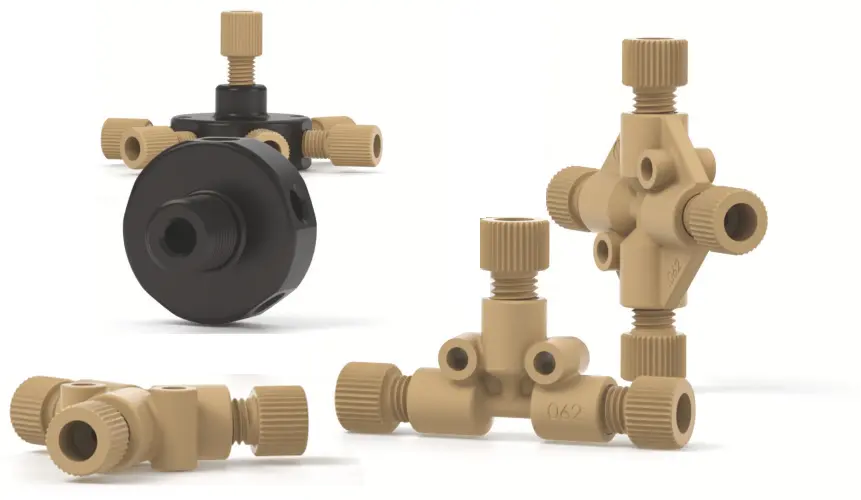

T, çapraz ve manifoldlar

Ürün / Kromatografi

Birden çok sıvı akışını birleştirmek veya bölmek için düz tabanlı konnektörler: 3 portlu T ve Y konnektörler, 4 portlu çaprazlar, 5, 7 veya 9 portlu manifoldlar. 1/4-28 veya 5/16-24 dişli, 1/16” ile 3/16” OD tüplere uygundur; PEEK veya ETFE’dir ve 500–1.000 psi (34–69 bar) düşük/sınırlı basınç içindir. İki akış birleştirilirken T daha çok türbülans ve karışma, Y daha az gaz çıkışı sağlayabilir.

Ürün grubu: Bağlantı parçaları
Marka: Biotech Fluidics

Üretici sitesi

Kaynak: üretici sitesi (yeni sekmede açılır) · Görsel: üretici sitesi

Sipariş kodları ve seçenekler

18 kod

T, çapraz ve manifoldlar sipariş kodları ve özellikleri
Kod	Üretici tanımı (İngilizce)	Dişler	İçerik	Thru-hole	Süpürme hacmi	Basınç sınıfı
P-632	ETFE Tee for 1/16” OD Tubing	1/4-28 FB	P-245 (3), P-200N (3)	0,020” (0,50 mm)	2,9 µL	1.000 psi (69 bar)
P-633	ETFE Tee for 1/8” OD Tubing	1/4-28 FB	P-345 (3), P-300N (3)	0,050” (1,25 mm)	17,5 µL	500 psi (34 bar)
P-634	ETFE Cross for 1/16” OD Tubing	1/4-28 FB	P-245 (4), P-200N (4)	0,020” (0,50 mm)	3,8 µL	1.000 psi (69 bar)
P-635	ETFE Cross for 1/8” OD Tubing	1/4-28 FB	P-345 (4), P-300N (4)	0,050” (1,25 mm)	22,8 µL	500 psi (34 bar)
P-712	PEEK Tee for 1/16” OD Tubing	1/4-28 FB	P-235 (3), P-200 (3)	0,020” (0,50 mm)	2,9 µL	1.000 psi (69 bar)
P-713	PEEK Tee for 1/8” OD Tubing	1/4-28 FB	P-335 (3), P-300 (3)	0,050” (1,25 mm)	17,5 µL	500 psi (34 bar)
P-714	PEEK Tee for 1/16” OD Tubing	1/4-28 FB	P-235 (3), P-200 (3)	0,040” (1,00 mm)	11,4 µL	1.000 psi (69 bar)
P-722	PEEK Cross for 1/16” OD Tubing	1/4-28 FB	P-235 (4), P-200 (4)	0,020” (0,50 mm)	3,8 µL	1.000 psi (69 bar)
P-723	PEEK Cross for 1/8” OD Tubing	1/4-28 FB	P-335 (4), P-300 (4)	0,050” (1,25 mm)	22,8 µL	500 psi (34 bar)
P-512	PEEK Y for 1/16" OD Tubing	1/4-28 FB	P-235 (3), P-200 (3)	0,020” (0,50 mm)	1,7 µL	1.000 psi (69 bar)
P-513	PEEK Y for 1/8" OD Tubing	1/4-28 FB	P-335 (3), P-300 (3)	0,040” (1,00 mm)	6,0 µL	500 psi (34 bar)
P-514	PEEK Y for 1/8" OD Tubing	1/4-28 FB	P-335 (3), P-300 (3)	0,060” (1,50 mm)	13,6 µL	500 psi (34 bar)
P-515	PEEK Y for 3/16" OD Tubing	5/16-24 FB	P-132 (3), P-133 (3)	0,125” (3,20 mm)	47,7 µL	500 psi (34 bar)
P-150	PEEK 7-Port Manifold for 1/16” OD Tubing	1/4-28 FB	P-255 (7), P-250 (7)	0,040” (1,00 mm)	42,0 µL	1.000 psi (69 bar)
P-154	PEEK 5-Port Manifold for 1/16” OD Tubing	1/4-28 FB	P-255 (5), P-250 (5)	0,040” (1,00 mm)	22,3 µL	1.000 psi (69 bar)
P-155	PEEK 5-Port Manifold for 1/8” OD Tubing	1/4-28 FB	P-331 (5), P-359 (5)	0,062” (1,60 mm)	53,8 µL	500 psi (34 bar)
P-190	PEEK 9-Port Manifold for 1/8” OD Tubing	1/4-28 FB	P-331 (9), P-359 (9)	0,062” (1,60 mm)	160 µL	500 psi (34 bar)
P-191	PEEK 9-Port Manifold for 1/16” OD Tubing	1/4-28 FB	P-255 (9), P-250 (9)	0,040” (1,00 mm)	139 µL	1.000 psi (69 bar)

Teknik özellikler

T, çapraz ve manifoldlar teknik özellikleri
Port / diş	1/4-28 FB; 5/16-24 FB
Basınç sınıfı	1.000 psi (69 bar); 500 psi (34 bar)

Kaynak: biotechfluidics.com (yeni sekmede açılır) · Üretici (IDEX Health & Science) ürün bilgisi: Biotech Fluidics sayfası ve parça numarası tabloları. Değerler üretici kaynaklıdır; teklif aşamasında teyit edilir.
